1、 装置简介

FY-DYP型试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，保障人身、设备安全提供了可靠**。

1.1  用途

本设备适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。

1.2  特点

1.2.1 采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，**了供电的可靠性。

1.2.2 交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/Y0接线方式，大大削弱了三次谐波，**了电源质量。

1.2.3 直流电源可以连续平滑的调节电压，以适应不同试验项目的需要；

1.2.4 交流电源的控制均采用自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。

1.2.5 输出交流电源装有漏电保护开关，确保试验人员的安全。该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。

1.2.6 直流回路使用直流断路器，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。

2 、产品结构

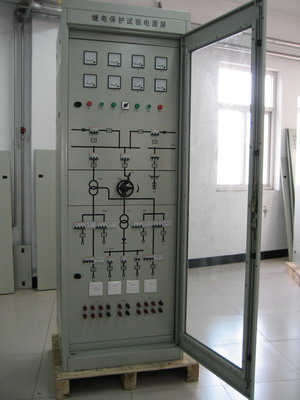

2.1 FY-DYP型采用PK-10型全封闭柜式结构，前后门带锁，屏体由板材构成。整机屏面结构图见附图2。

2.2  内部主要部件有隔离变压器、高频开关模块、自动空气开关、漏电保护开关、电流表、电压表等元件；

2.3  屏面绘有模拟电路，使操作人员容易识别，避免发生误操作；

2.4  仪表、指示灯、控制开关装在前面板上，输入和输出导线可通过接线柱和端子排连接。

3 、设备电气性能

3.1  绝缘电阻：在标准试验大气条件下，装置各回路与外壳之间绝缘电阻不小于10MΩ；各独立回路之间绝缘电阻不小于10MΩ。

3.2  介质强度：在标准试验大气条件下，上述各回路以及各独立回路之间分别能耐受交流50Hz，电压2kV（有效值），历时1min试验，而无绝缘击穿或闪络现象。

3.3  冲击电压：在标准试验大气条件下，各交流回路和直流回路分别对外壳，应能承受5kV（峰值）的标准雷电波短时冲击检验。

3.4  交流回路使用小型自动开关，机械寿命通断大于2万次，瞬时分断电流可达

（4～7）Ie。

3.5  直流回路使用C65H直流断路器，机械寿命大于2万次,交流瞬间分断能力达10Ie，直流分断能力达5Ie。

。

4 、使用条件

4.1  使用场所应有防止雨雪侵袭的措施。

4.2  海拔高度不超过2000米。

4.3  周围空气温度：-5℃～+40℃。

4.4  在40℃时空气湿度不超过50%，在较低温度时允许有较高的相对湿度，在20℃时不超过90%。

4.5  使用场所机械振动振幅不大于0.05mm，频率不大于600次/分。

4.6  安装倾斜度与铅垂线相差不大于5°。

4.7  周围介质无爆炸危险，无导电尘埃与腐蚀性气体。

5 、原理介绍

5.1 电路介绍

5.1.1 电源输入采用220V/380V双路供电，两路电源不同时投入，用选择开关切换。选择开关“1SA”置于1号、停止、2号位置，可手动切换1、2号电源，请勿带负荷切换电源。

5.1.2 交流回路经由隔离变压器“1TM”获得输出电压220V/380V和58V/100V，三路并联输出的380V电压分别由开关6QF、7QF、8QF控制输出，并由电压表1PV、2PV、3PV分别监测Uab、UaC、Ubc电压；三路并联输出的100V电压分别由开关9QF、10QF、11QF控制输出，并由电压表4PV、5PV、6PV分别监测Uab、UaC、Ubc线电压；

5.1.3 直流回路由高频开关模块，整流滤波获得1.5～250V连续可调的直流电压，并由直流电流表PA、电压表PV进行监测。

5.1.4 为使用时接线方便，交流输出设有三种形式，即屏前接线端钮形式、屏后端子排形式和多用电源插座形式。平面模拟图如附图和端子排图如附图三所示。图中交流输出“Ⅰ”、“Ⅱ”和“Ⅶ”、“Ⅷ”分别为220V/380V和58V/100V的屏前接线端钮形式输出和“ID”屏后端子排形式输出；“XS”为多用电源插座形式输出。直流输出有两种形式，“Ⅲ”、“Ⅳ”分别为屏前接线端钮形式输出和“ID”屏后端子排形式输出。输出形式根据需要选择，使用非常灵活方便。

6  主要技术指标

6.1   交流部分

6.1.1   额定输入电压：三相220Ｖ/380V，频率50Hz；

6.1.2   额定输出电压：220V/380V，三相四线，共三路输出；58V/100V， 三相四线，共二路输出。

6.1.3   三相输入平衡时，输出不平衡度小于1%。

6.1.4   三次谐波分量小于3%。

6.1.5   输入变压器容量15kVA，在八小时工作制情况下，.大输出电流为3×22.8A。

6.2   直流部分

6.2.1   电源输入为交流三相380V；

6.2.2   输出直流电压1.5～250V连续可调，分三路输出；

6.2.3   输出直流纹波系数K<0.1%。
